HiFi ROSE RD160 Strieborná

Popis

Symetrický prevodník AK4499EXEQ + AK4191EQ PCM 32bit 768kHz DSD512

RD160 je estetický symetrický D/A prevodník, založený na duu čipov AK4191 a AK4499EX pre každý kanál, ktorý dokáže prevzorkovať signály až do PCM 32bit/768 kHz a DSD512. Skúsenosti značky zaisťujú kvalitu konštrukcie, ktorá neponecháva žiadny detail na náhodu, pretože identifikovala všetky zdroje šumu a potenciálneho skreslenia, aby poskytla vhodné riešenie.

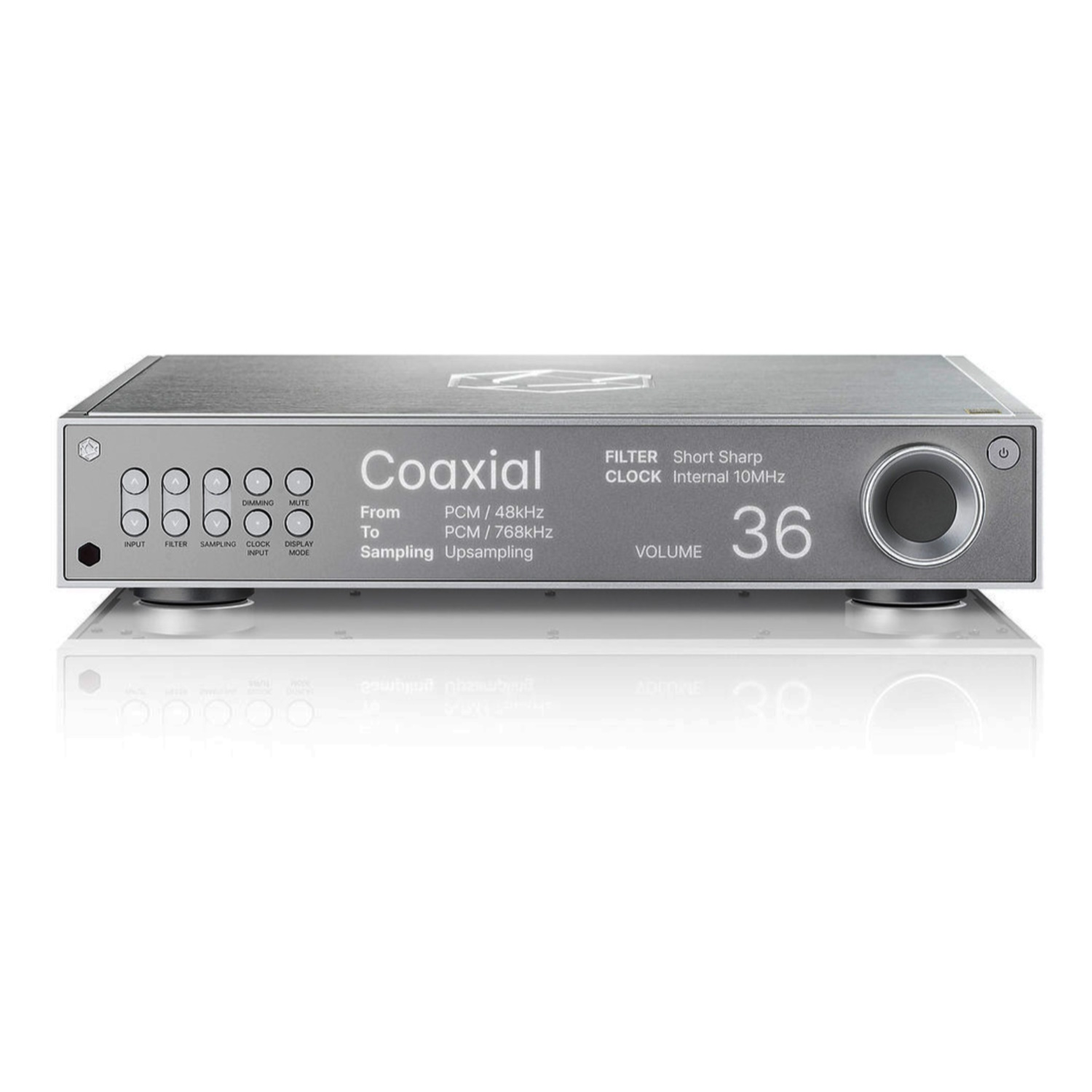

Rafinovaná estetika

Vzhľad modelu RD160 dokonale kombinuje špičkovú technológiu s najjemnejšou estetikou. Jeho hliníková skriňa je vyrobená z jediného bloku a ťaží z konštrukcie, ktorá znižuje počet spojov na absolútne minimum, aby sa minimalizovali prípadné vibrácie. Na oboch stranách boli umiestnené chladiče, ktoré zaisťujú, že si RD160 udrží regulovanú teplotu aj pri dlhodobom používaní. V neposlednom rade ponúka skrytý displej, harmonicky integrovaný do predného panelu, stvárnený so vzácnou eleganciou.

DPC modul (Digital Processing Core)

Digitálny stupeň modelu RD160 obsahuje modul Rose DPC™, ktorý je navrhnutý tak, aby zaistil, že všetky bloky spracovania zachovávajú najvyššiu úroveň presnosti signálu a poskytujú vernú a detailnú reprodukciu zvuku. Tento modul rôznymi spôsobmi presne synchronizuje vstupné digitálne signály s vysoko presnými hodinami OCXO a vyrovnáva ich so signálmi I2S. Tento proces uplatňuje synchronizáciu a uzamknutie hodín pre minimalizáciu chvenia, najmä pri spracovaní zvukových signálov s vysokým rozlíšením, pre presné spracovanie signálu, a teda prirodzený a transparentný zvuk. Obvody používateľského rozhrania a konfigurácia grafického používateľského rozhrania, rovnako ako obvody digitálneho zvukového signálu, sú úplne oddelené, aby sa účinne blokovalo skreslenie a rušenie. Táto konštrukcia umožňuje modelu RD160 poskytovať vysoko verný zvuk s kvalitným digitálnym signálom a kompatibilitu so širokou škálou digitálnych formátov.

Architektúra ROSE CIM

Cieľom architektúry Rose CIM™ je maximalizovať kvalitu zvuku prostredníctvom úplnej izolácie digitálnych a analógových častí. Modul D/A prevodníka RD160 je dvojčipové riešenie, pričom čip AK4191 zaisťuje digitálnu filtráciu a počiatočné kroky modulácie delta-sigma, zatiaľ čo čip AK4499EX vykonáva digitálno-analógový prevod. Vďaka úplnému oddeleniu digitálnych a analógových obvodov touto architektúrou RD160 úplne blokuje šum vznikajúci pri spracovaní príslušných signálov, čo vedie k extrémne vysokému odstupu signálu od šumu (SNR) a prvotriednej kvalite analógového výstupného signálu.


Navyše vďaka individuálnemu priradeniu modulu D/A prevodníka ku každému kanálu a plne symetrickému analógovému výstupnému obvodu je akýkoľvek šum, ktorý by mohol vznikať medzi kanálmi, úplne zablokovaný. Vďaka tejto architektúre dosahuje RD160 výnimočný dynamický rozsah a reprodukuje s čistotou a presnosťou najjemnejšie detaily pôvodného zvuku s jasným stereofónnym obrazom.

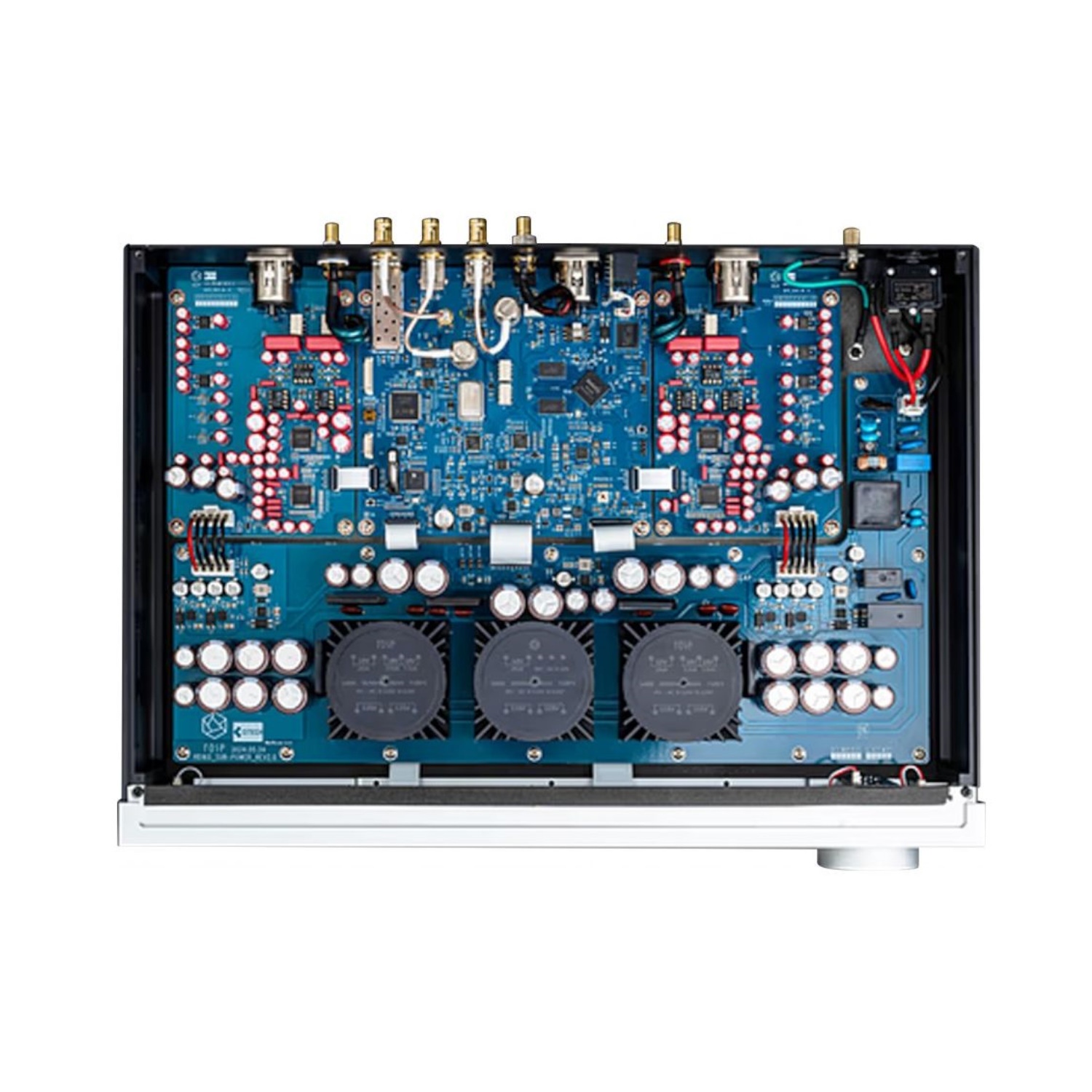

3 samostatné lineárne napájacie zdroje

Lineárny napájací zdroj modelu RD160, vyvinutý špeciálne spoločnosťou HiFi ROSE, je navrhnutý tak, aby poskytoval najlepšiu kvalitu zvuku. Napájací zdroj založený na čipovej sade s veľmi nízkym šumom je navrhnutý tak, aby nezávisle napájal digitálne vstupné porty a analógové výstupné porty. Tento napájací zdroj účinne potláča šum, ktorý sa môže vyskytovať v jednotlivých obvodoch, ako je digitálne spracovanie, hodiny a analógový výstup, a minimalizuje tak vzájomné rušenie a presluchy medzi jednotlivými stupňami. Tým, že poskytuje stabilné napájanie prispôsobené potrebám každého stupňa, zachováva integritu signálu a zvyšuje dynamický rozsah a rozlíšenie prevodníka. Znižuje aj jitter a optimalizuje priestorovosť, čím poskytuje širšiu a presnejšiu zvukovú scénu a jasnejší obraz.

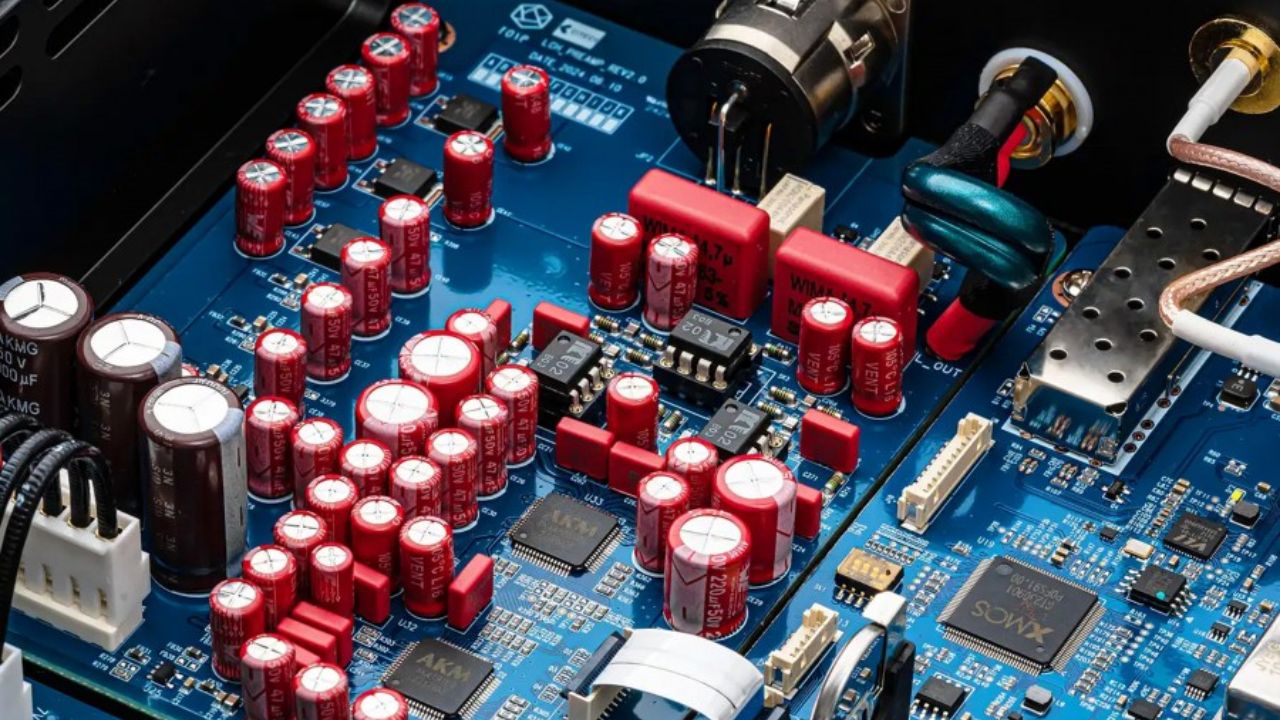

J-FET operačný zosilňovač

RD160 je vybavený vysoko kvalitným duálnym J-FET operačným zosilňovačom, ktorý sa môže pochváliť vynikajúcou rýchlosťou odozvy, širokým dynamickým rozsahom a nízkym harmonickým skreslením, pričom má dobrý vkus použiť OFC medený leadframe na zaistenie dokonalej vodivosti. Voľba operačného zosilňovača RD160 bola predmetom prísneho a starostlivého procesu na získanie prirodzeného a živého zvuku, ktorý vám zaistí najlepší možný výkon.

Filter ROSE NRA

Analógový stupeň s filtrom ROSE NRA zaisťuje dokonale plochú frekvenčnú odozvu aj v najnižších frekvenčných pásmach. Výsledkom je, že RD160 má širokú, stabilnú frekvenčnú odozvu, bez kolísania cez celú šírku pásma a jasne a verne prenáša pôvodné informácie obsiahnuté vo zvuku s vysokým rozlíšením, od hlbokých, ťažkých infrabasov až po ultravysoké frekvencie.

OCC / OFC medené vedenie

Na zaistenie dokonalej kvality zvuku je kabeláž pre digitálny vstupný signál, externý hodinový signál a napájací zdroj vyrobená z OFC medi, zatiaľ čo kabeláž pre analógové výstupy je vyrobená z monokryštalickej OCC medi, čo zaručuje optimálnu vodivosť v každej fáze signálu. spracovanie.

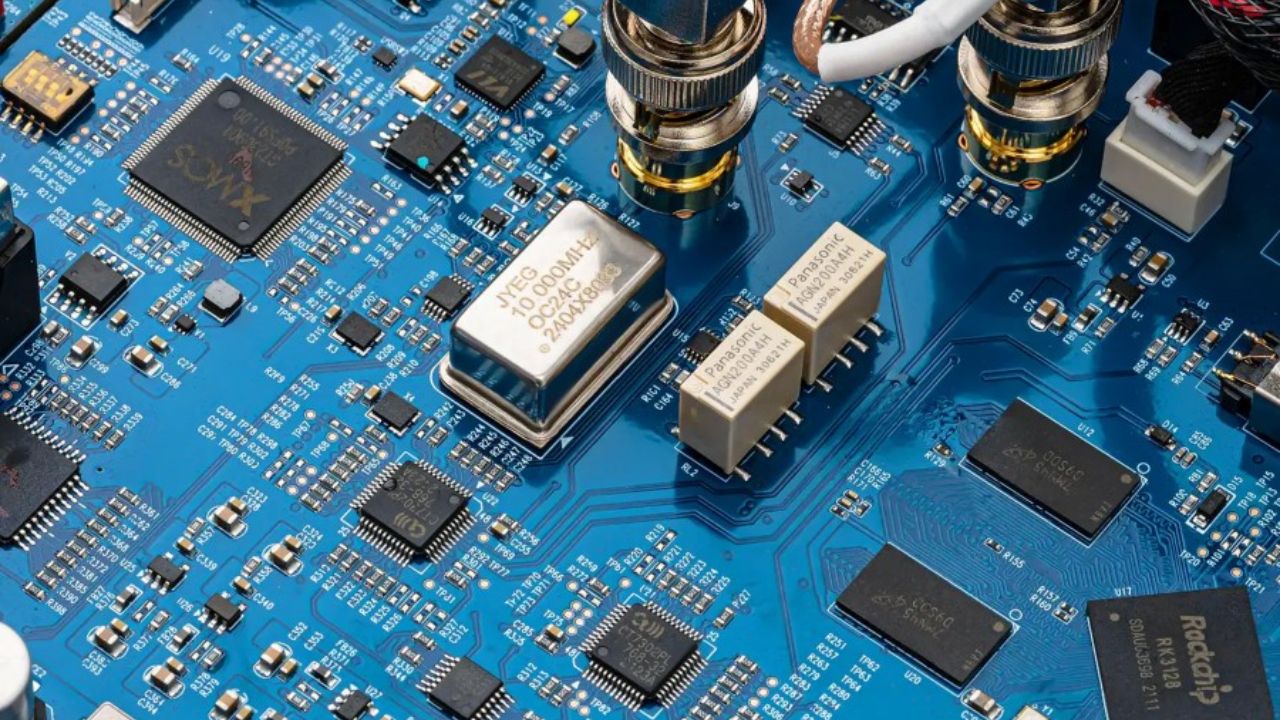

Vnútorné hodiny OCXO

Vysoko presné hodiny OCXO namontované na RD160 zvyšujú presnosť digitálnych vstupov a poskytujú vysoko presný hodinový signál. OCXO sú najpresnejšie a najstabilnejšie hodiny, ktoré sú v súčasnej dobe k dispozícii, a nie sú ovplyvnené zmenami teploty. Konvenčné kryštály majú tendenciu vibrovať rôzne podľa teploty, čo môže spôsobiť chvenie zvukového signálu. Naproti tomu hodiny OCXO potláčajú tento jitter udržiavaním konštantnej teploty po celú dobu, čím vytvárajú dokonale stabilný hodinový signál.

Nastaviteľná výstupná úroveň

Maximálne prípustné vstupné napätie pre zosilňovače sa líši podľa výrobcu a modelu. Ak výstupné napätie zdrojového zariadenia prekročí tento limit, môže dôjsť k orezaniu, čo má za následok skreslenie zvuku. RD160 ponúka širokú škálu možností výstupnej úrovne, od 1V do 9V, zaručujúce čistý zvuk bez orezávania a dokonalú kompatibilitu so všetkými zosilňovačmi. Aktiváciou tejto funkcie môžete nastaviť úroveň pomocou otočného gombíka, čo vám umožní pripojiť RD160 priamo k výkonovému zosilňovaču bez nutnosti samostatného predzosilňovača.

Upsampling a digitálny filter

RD160 ponúka možnosť zvýšenia vzorkovacej frekvencie vášho signálu pomocou niekoľkých možností (bypass, upscale na PCM a upscale na DSD) a podporuje signály až do 32bit 768 kHz PCM a DSD512. Okrem toho je k dispozícii šesť digitálnych filtrov s rôznymi odozvami, ktoré vám umožnia vybrať si podľa vašich posluchových preferencií. Obe funkcie je možné ľahko upraviť pomocou tlačidiel na ľavej strane predného panelu a zobrazia sa na živej obrazovke.

USB optické a externé vstupy pre hodiny

USB SFP s funkciou optickej konverzie úplne blokuje digitálny šum generovaný zdrojovým zariadením. Rose RS130 (predáva sa samostatne), ideálne vhodný na použitie s RD160, tiež podporuje USB SFP pripojenie a dokáže prenášať dáta do RD160 úplne čisto a bez šumu.

RD160 má aj vstupy pre 75Ω a 50Ω externé hodiny. Použitím hlavných hodín je eliminovaný jitter spôsobený optickým, koaxiálnym, AES/EBU a USB pripojením zo zdroja k DAC a zároveň je zaistená dokonalá synchronizácia zariadenia.

SFP Connection kit sa predáva samostatne za 2 790,- Kč (pod objednávacím kódom ROSFP)

Všeobecný návod na prepojenie RD160 / RS130 pomocou SFP.


Technické špecifikácie:

• D/A prevodníky: 2x AK4499EXEQ + 2x AK4191EQ
• Napájanie: 3x nezávislý toroidný transformátor
• Procesor: RK3128 Quad Core Cortex-A7MP
• Operačná pamäť: 1GB 1866Mhz DDR3
• Pevné úložisko: 8GB eMMc
• Vnútorné hodiny: OCXO

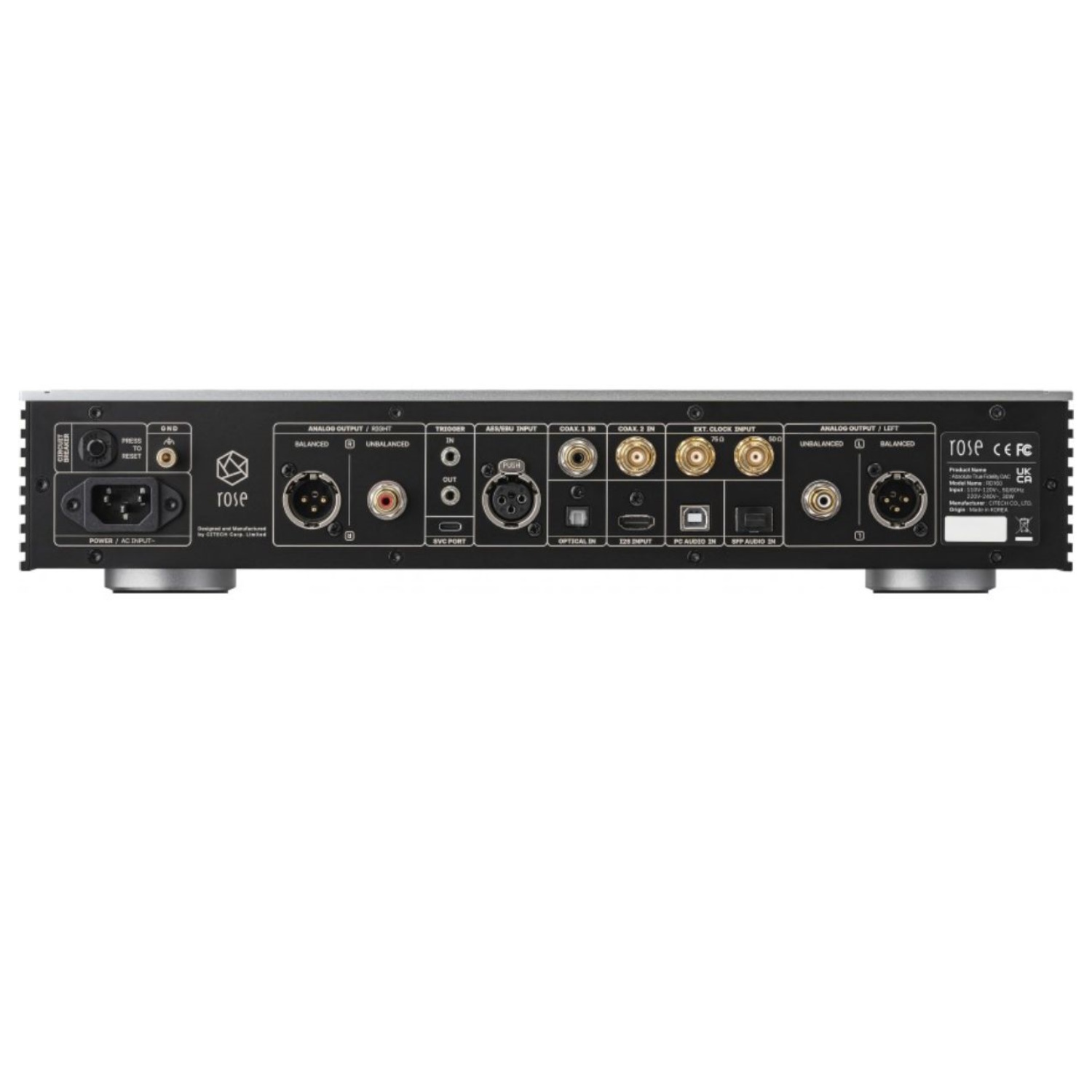

• Vstupy: 1x USB SFP / 1x USB-B 2.0 / 1x HDMI I2S / 1x koaxiálny RCA / 1x koaxiálny BNC / 1x optický Toslink / 1x AES/EBU
• Výstupy: 1x Stereo XLR / 1x Stereo RCA
• Podporované rozlíšenie: PCM 32bit 768kHz / DSD512
• Vstup na externé hodiny: 1x BNC 75Ω (10MHz) / 1x SMA 50Ω (10MHz)
• Výstupné napätie: 1V ~ 9V (RCA: 4.5Vrms XLR: 9Vrms)
• Voliteľné digitálne filtre: Sharp / Sharp Slow / Short Sharp (základné) / Short Slow / Super Slow / Low Short
• Vstupná citlivosť: 0dBF 1kHz
• Výstupná impedancia: 300Ω
• THD: 0.005%
• Odstup signálu a šumu: 124dB
• Oddelenie kanálov: -124dB
• Frekvenčný rozsah: 10Hz - 20kHz (-0.3dB) / 10Hz - 50kHz (-1.5dB) / 10Hz - 73kHz (-3.0dB)
• Rozmery (š x v x h): 43 x 8,8 x 33 cm
• Váha: 10 kg
